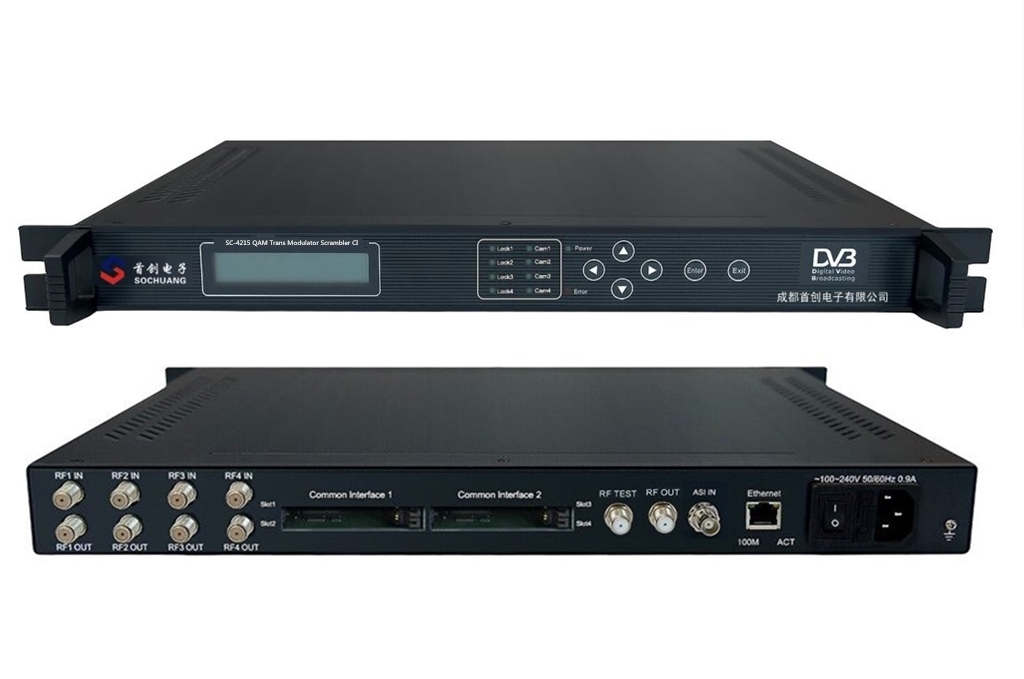

SC-4215 4*QAM转4×QAM大卡转调器



                   4*QAM 转 4*QAM 大卡转调器


概述


SC-4215四路大卡转调器支持4路DVB-C和1路ASI信号输入,输入的5路信号被解调成4路TS流再送到调制模块调制成四路DVB-C

射频信号通过1路F头输出. 它有4个CI接口对应4路DVB-C有线信号的TS流处理解扰。它拥有强大的信号接收、解扰功能,满足

多种应用需求。是数字电视前端系统中接收和处理加密有线节目的主要设备之一。



特点


支持DVB-C和1路ASI信号输入

支持4路CI接口的多节目解扰处理

支持DVB-C输出

支持4套CAS同密

支持输入、输出信号的实时监测

支持中英文液晶显示,前面板按键操作和远程网管控制

高可靠性设计,运行稳定



技术指标

输入
射频接口
QAM/DVB-C
ASI
1路,DVB标准,BNC接口
频率范围
47~870 MHz
符号率
1~7Mbaud/s
输出
接口
1个F头
阻抗
75Ω
调制模式
DVB-C/QAM
频率范围
47~870Mhz
输出电平
90~110dBuV
衰减范围
0~20dB (0.5dB步进)
符号率
5~9Mbaud/s
星座
16, 32, 64, 128, 256 QAM
MER
≥40dB
BER
0
网络管理
10/100M RJ45
常规
特性
尺寸
482mm×410 mm×44mm
环境
0~45°C (工作);-20~80°C (储存)
电源
100-240VAC, 50Hz, 25W
