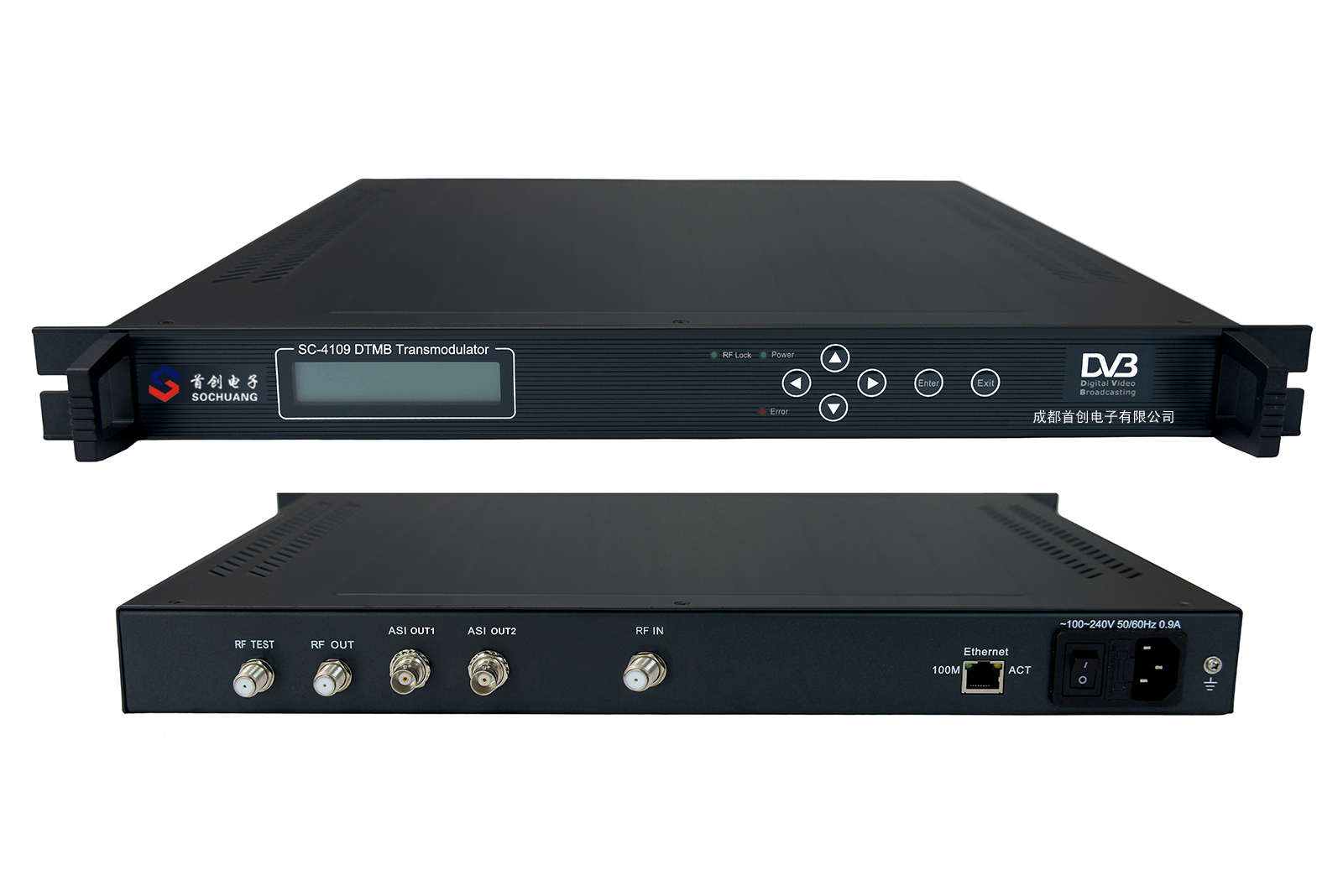

DTMB国标地面转调器

概述

DTMB转调器，又名DTMB再生器，是DTMB码流再生型再调制转发器/补点器，接收DTMB射频信号，解调出TS码流，进行码流适配，然后进行BCH/LDPC编码，交织和基带成型等处理，生成DTMB射频信号。可用于无线数字电视前端补点、转发、再生使用。

特点

符合DTMB标准的信道编码；
8M 超大缓存，抗突发码流；
自动码流填充及智能空包删除；
实时码流监测；
PCR校正；
可本地和远程控制；
中英文液晶显示，操作方便灵活；
高可靠性设计，运行稳定；
输入数据的比特率范围:1.5～32mbps；
输出信号的带宽（BW）范围：8MHz(滚降系数为0.05)；
输出数据符号率范围：7.56msps；
射频频率范围：30～900MHz；
输出电平范围：80dBuV～110dBuV(可0.5db步进)；
含有RF输出监测口；
具有故障报警显示；
采用LCD液晶显示器，可本地实时监控系统状态和设置系统参数；
具有掉电记忆功能；

技术指标

调制方式

DTMB(载波数1/3780)

4QAM-NR,LDPC0.8，4QAM,LDPC（0.4、0.6、0.8）

16QAM,LDPC（0.4、0.6、0.8），32QAM,LDPC0.8

64QAM,LDPC（0.4、0.6、0.8）

符号率

7.56(8m带宽)

载波模式

单载波，多载波

交织方式

240，720

纠错编码

BCH/LDPC

输入数据速率

4.813-32.486s

通道数据速率

4.813-32.486

帧模式

420固定，595固定，945固定，420可变,945可变

MER

＞42dB

BER

0

输入接口

RF频率

30-900MHZ

输出

RF频率

30-900MHz

输出电平

≥0dBmw

输出电平可调范围

0-30 dB（0.5 dB步进）

阻抗

75Ω

输出反射损耗

≥12 dB

网管接口

以太网接口

IEEE802.3以太网，RJ45接口

软件协议

采用UDP/IP协议

常规特性

尺寸

44mm´280mm´410mm

环境

0 - 45℃（工作）；-20 - 80℃（储存）

电源

100VAC-240VAC，50Hz，25W

网管截图

P1：调制设置

P2：NIT编辑

P3：PID透传

P4：PID过滤

P5：PSI编辑

P6：实时监测
