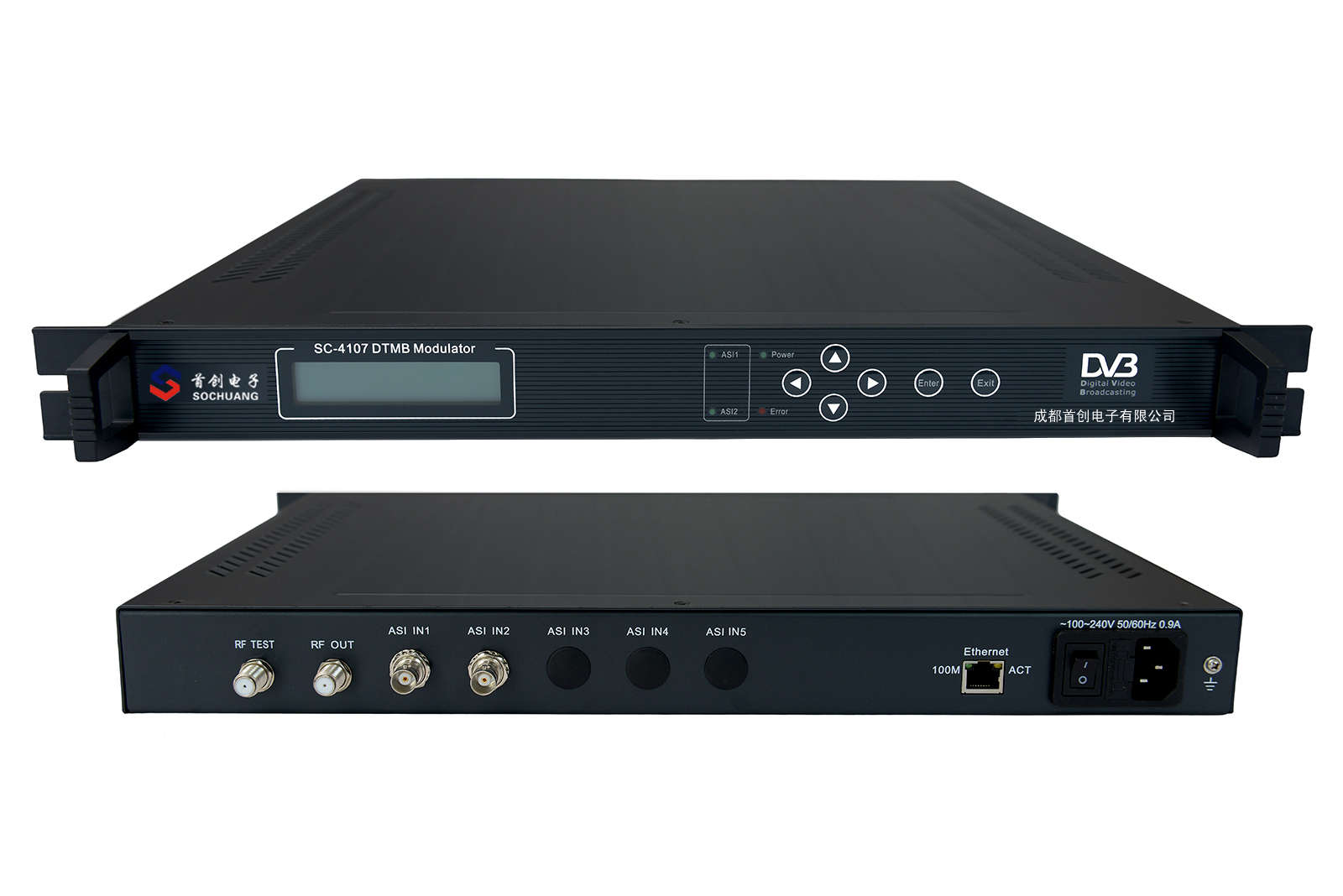

DTMB国标地面调制器
概述
DTMB调制器，是无线数字电视前端的主要设备之一，接收来自编码器、复用器、DVB网关、加扰器、视频服务器等设备的DVB传输码流，进行BCH/LDPC编码，交织和基带成型等处理，提供射频输出。
DTMB调制器符合国标地面调制标准，电视信号通过MPEG-II压缩编码和其他数据流进行复接处理，再送入DTMB调制器，DTMB编码是按DVB技术规范进行的，如交织、LDPC错编码等。经中频处理后再上变频到电视频道上，以便网络上传播，可用于数字电视、数据广播、视频点播、因特网、会议电视等多种数字宽带应用系统。
特点
-
符合DTMB标准的信道编码；
-
8M 超大缓存，抗突发码流；
-
可配置PID过滤、重映射，PSI、SI信息同步更新；
-
自动码流填充及智能空包删除；
-
实时码流监测；
-
PCR校正；
-
可本地和远程控制；
-
中英文液晶显示，操作方便灵活；
-
高可靠性设计，运行稳定；
-
内部超大缓存，抗突发码率；
-
可工作在QPSK、16QAM、32QAM、64QAM方式；；
-
输入接口：ASI；
-
输入数据的比特率范围:1.5～32Mbps；
-
输出数据的比特率范围:2～31Mbps；
-
输出信号的带宽（BW）范围：8MHz(滚降系数为0.05)
-
输出数据符号率范围：7.56Mbaud/s；
-
射频频率范围：110～860MHz；
-
输出电平范围：90dBuV～110dBuV(可步进)；
-
具有PCR校准功能；
-
含有RF输出监测口；
-
自动识别输入TS流的包格式（188包和204包）；
-
具有故障报警显示；
-
采用LCD液晶显示器，可本地实时监控系统状态和设置系统参数；
-
具有掉电记忆功能；
-
具有以太网接口，可通过网络管理器远程控制DTMB调制器的参数配置，实时监测运；
-
数据处理单元将各种接口输入的信号转换为标准信号并进行必要的数据处理，以实现DTMB调制的预处理；
-
-
RF处理单元将中频上变频到110至870MHz电视频道上；
-
CPU/LCD/LED/键盘单元完成键盘输入，LED显示和智能控制等作用；

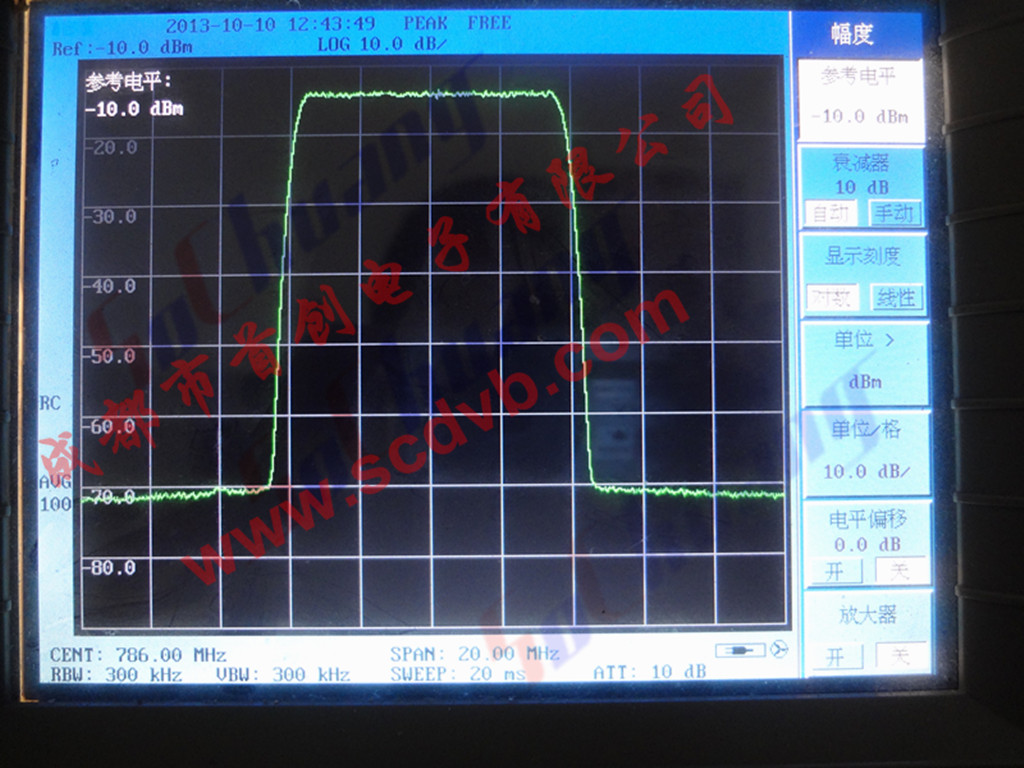

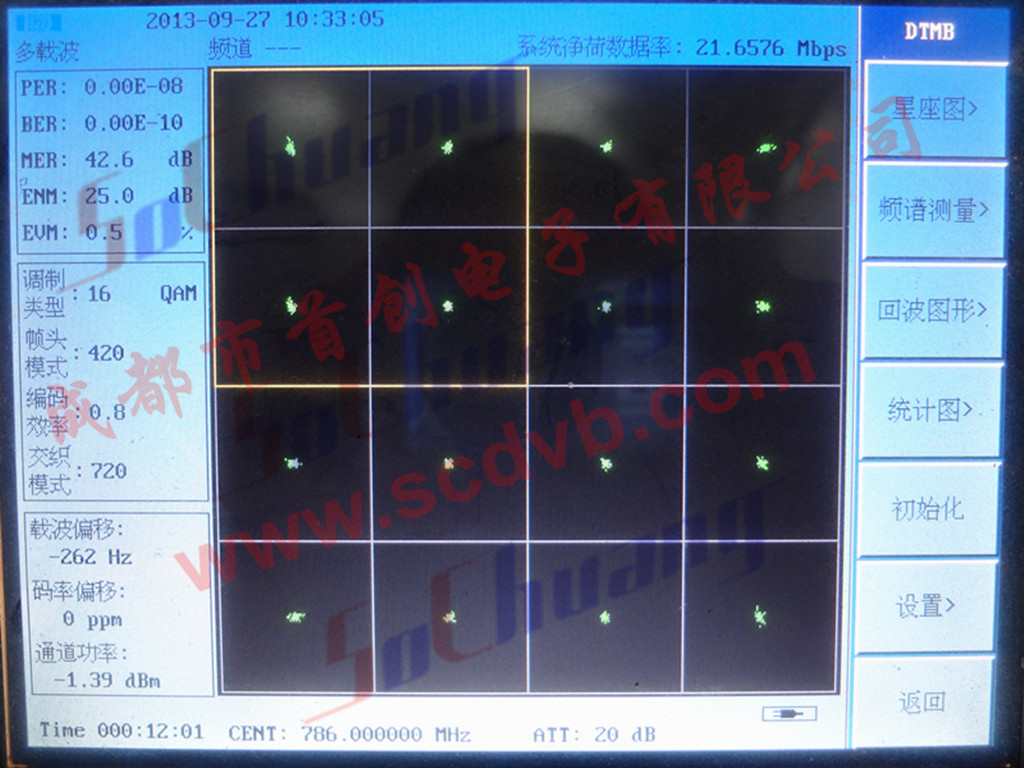

技术指标
|
调制方式 |
DTMB(载波数1/3780) |
|
符号率 |
7.56(8m带宽) |
|
纠错编码 |
BCH/LDPC |
|
输入数据速率 |
1.0~108Mbps |
|
通道数据速率 |
4.813-32.486 |
|
MER |
＞42.5dB |
|
BER |
0 |
|
输入接口 |
ASI |
DVB标准 |
|
输出 |
RF频率 |
30~900MHz |
|
输出电平 |
≥0dBmw |
|
输出电平可调范围 |
0-16 dB（0.5 dB步进） |
|
阻抗 |
75Ω |
|
输出反射损耗 |
≥12 dB |
|
网管接口 |
以太网接口 |
IEEE802.3以太网，RJ45接口 |
|
软件协议 |
采用SNMP协议 |
|
常规特性 |
尺寸 |
44mm´482mm´410mm |
|
环境 |
0 ~ 45℃（工作）；-20 ~ 80℃（储存） |
|
电源 |
100VAC-240VAC，50Hz，25W |
网管截图
P1：调制设置
