传输流复用器
概述

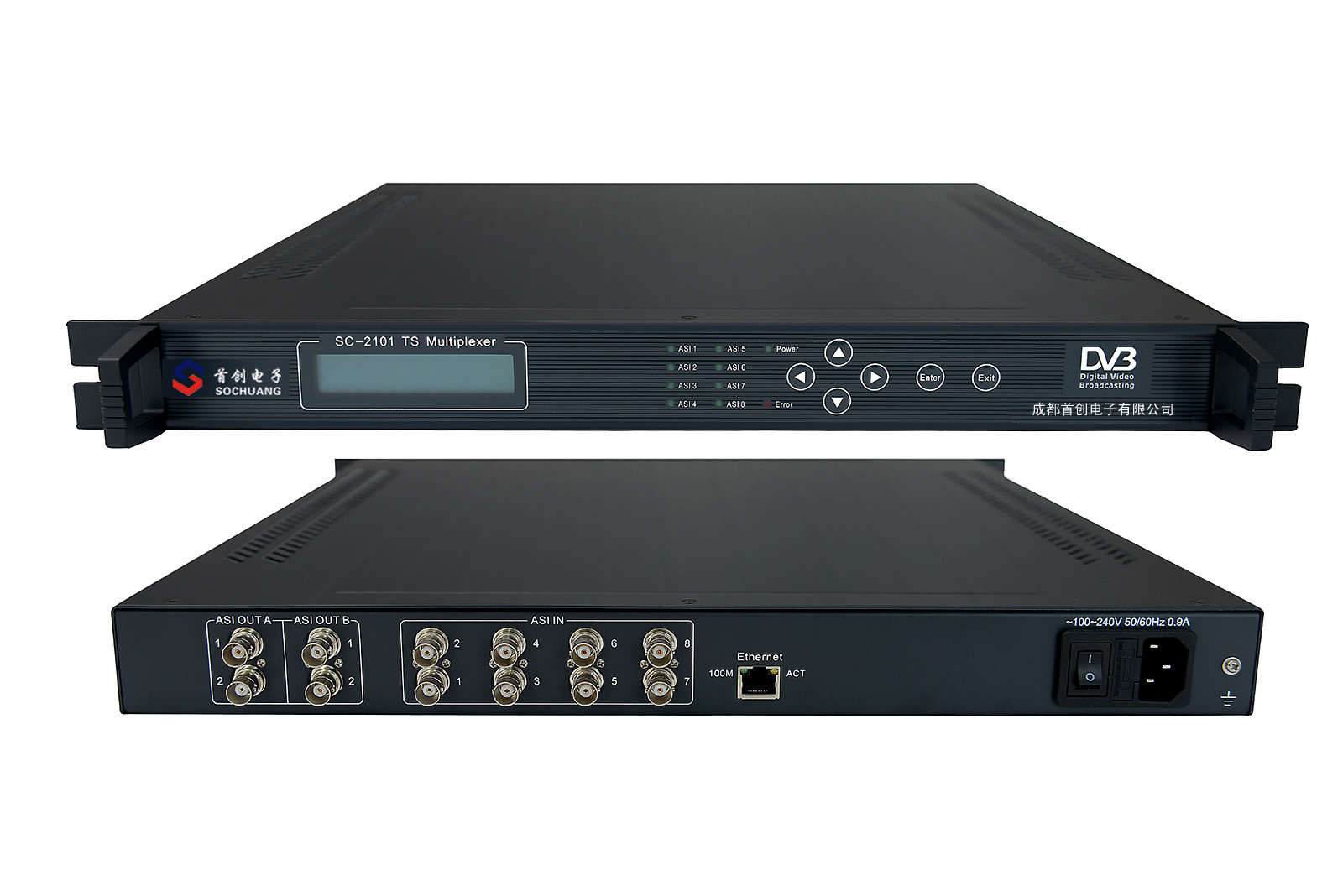

首创SC-2101复用器是数字广播电视系统TS流再复用器。SC-2101复用器将前端经过压缩、编码和复用后得到的多个单节目或多节目传输流根据用户需要合成为一路传输流，并可在输出码流中插入EPG（Electronic Program Guide）、CA（Conditional Access）以及数据广播等信息。它可同时对8路输入码流进行复用，支持串行ASI接口，输入码流的码率≤270Mbps，四路输出通道，输出码率则可达160Mbps。通过设备辅助数据输入通道，可将外部SI（Service Information）服务器上生成的SI Table等数据实时插入输出码流，从而实现EPG及数据广播等增值业务。其体积为标准1U机箱，通过前面板液晶显示屏可实现完全的脱机设置和运行。
特点
- 符合ISO13818和EN300 468标准；
- 支持IP数据注入；
- 支持PSI编辑；
- 支持PCR校正和PID重新映射；
- 8M字节大缓存，抗突发码流；
- 支持PSI编辑功能；
- 每路可选128个PID；
- 可插入数据，并且能够对各种数据进行复用和传输；
- 具有报警功能；
- 支持多台设备之间的级联；
- 可实现集中网管，支持网络远程升级功能；
- 中英文液晶显示，操作方便灵活；
- 高可靠性设计，运行稳定。
技术指标
|
输入接口 |
ASI |
8路（可达270Mbps/路） |
|
再复用 |
MPEG-2传输流再复用 |
|
PID再映射(自动、手动均可) |
|
PCR校正 |
|
自动生成PSI/SI表 |
|
输入 |
包格式 |
自动检测 |
|
带宽 |
背板带宽 |
800mbps |
|
输出接口 |
ASI |
4路 |
|
PID |
输出PID范围 |
0000－1FFF |
|
任意PID透传 |
可实现任意PID透传和映射 |
|
每路输入最大可选PID个数 |
128个 |
|
数据输入 |
包格式 |
自动识别，188/204字节包，无信道编码 |
|
管理接口 |
以太网接口 |
10/100M |
|
常规特性 |
尺寸 |
44mm×482mm×410mm |
|
环境 |
0～45℃（工作）；-20～80℃（储存） |
|
电源 |
100VAC-240VAC，50Hz，25W |
网管截图

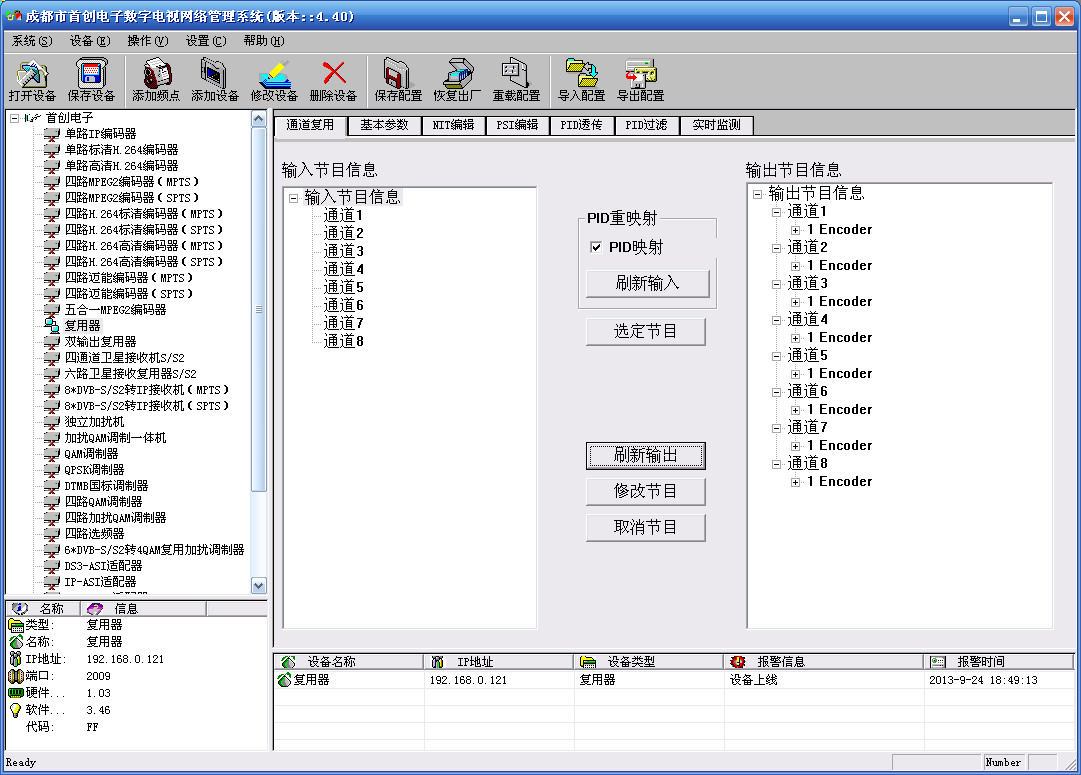

P1：复用功能设置

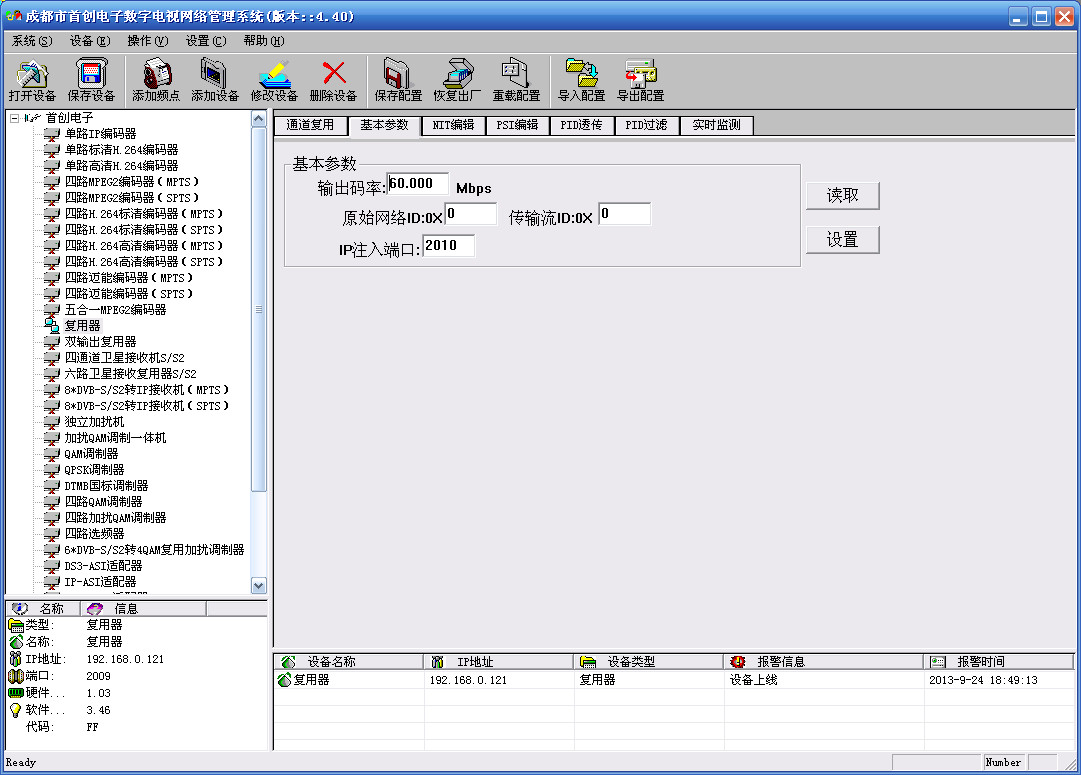

P2：基本参数设置

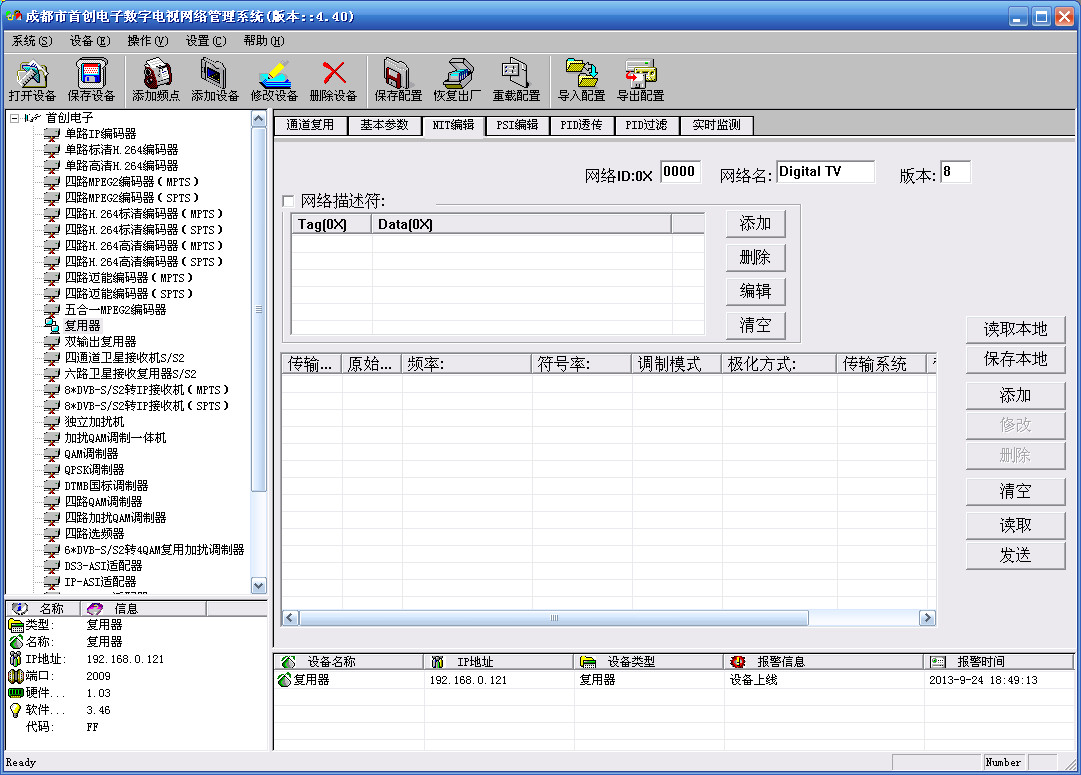

P3：NIT编辑

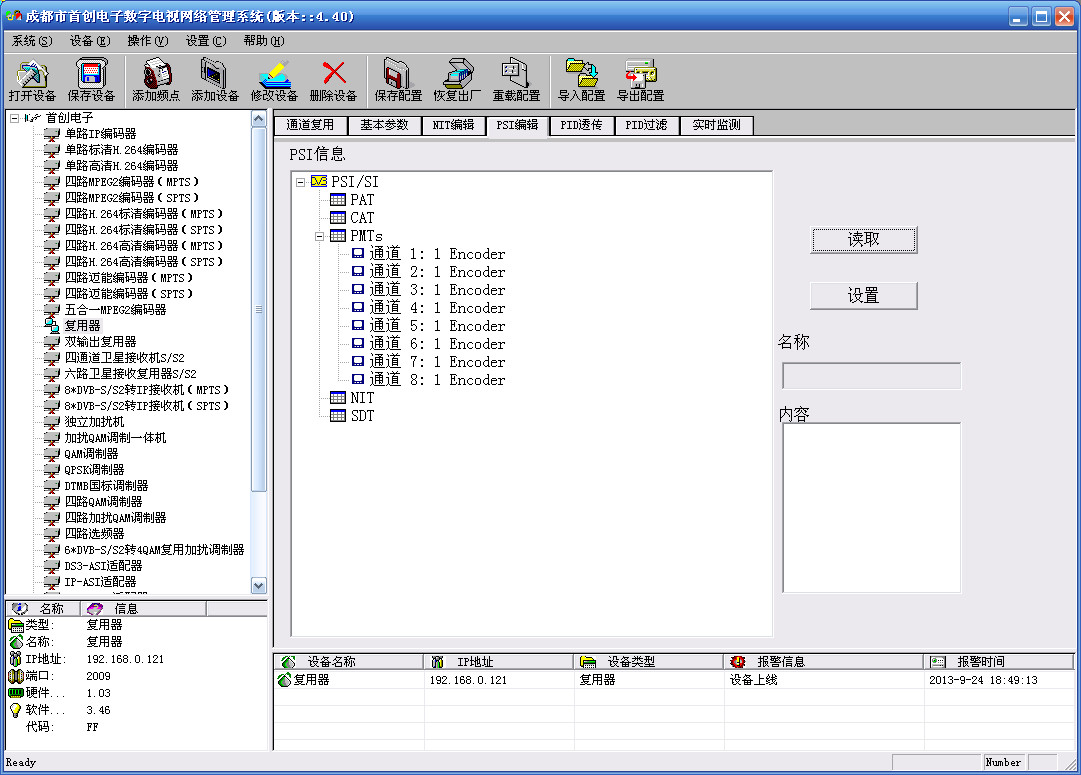

P4：PSI编辑

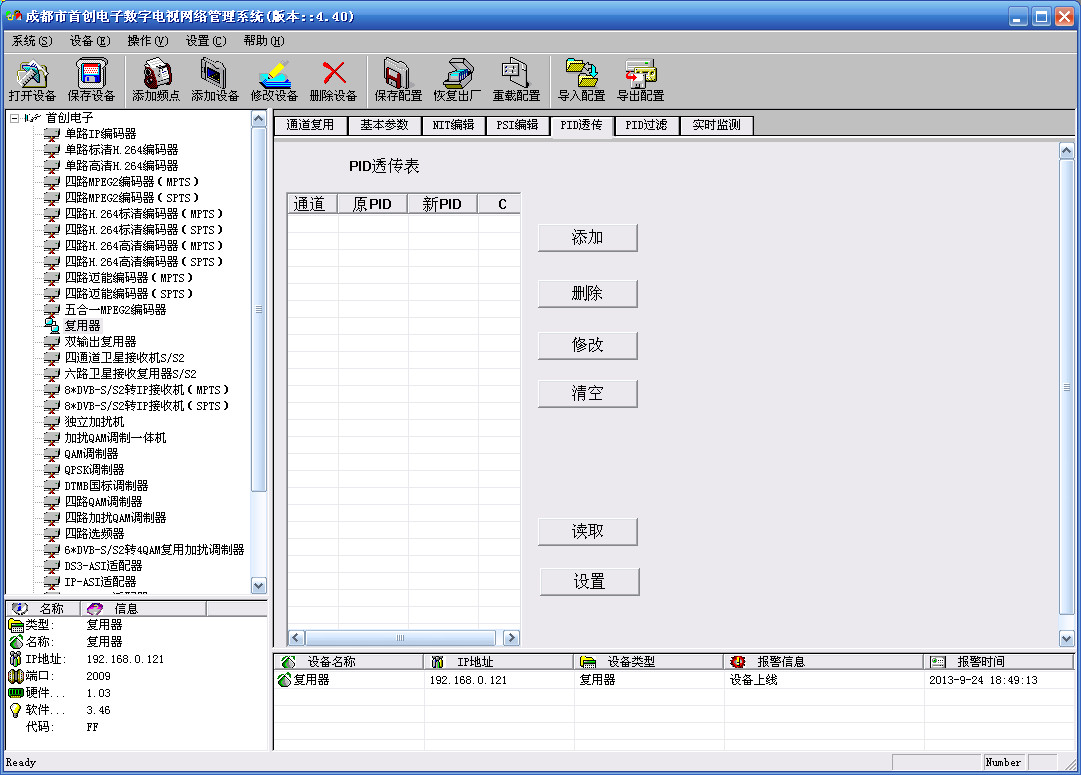

P5：PID透传

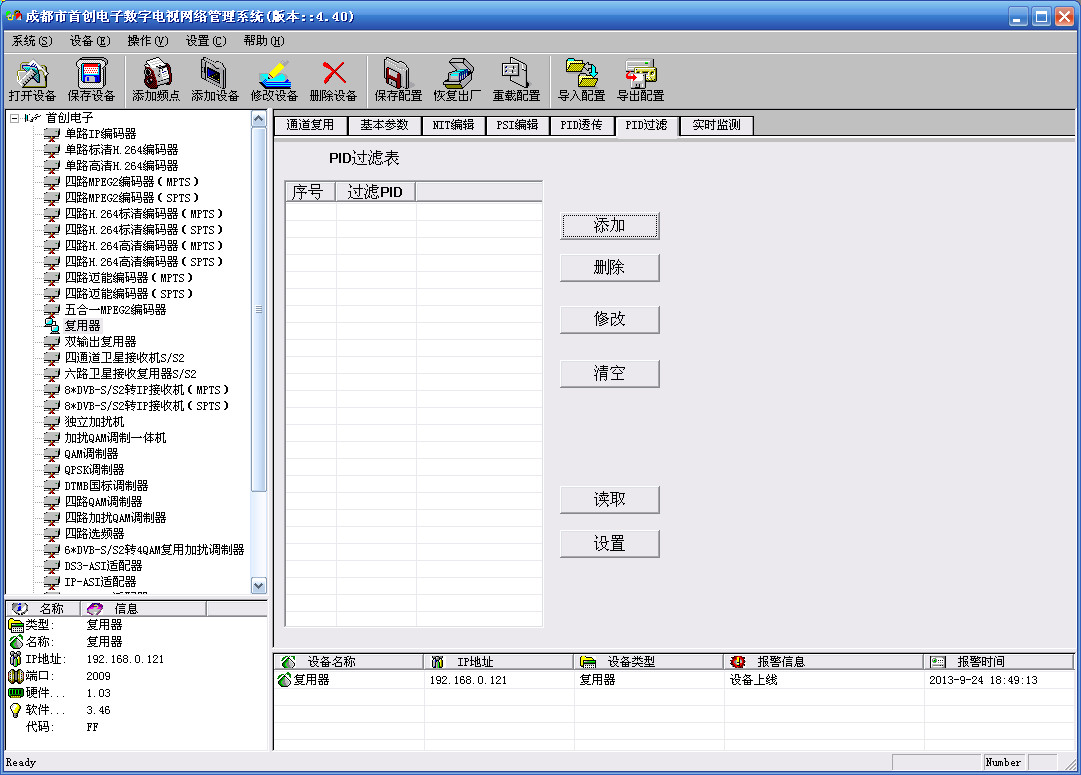

P6：PID过滤

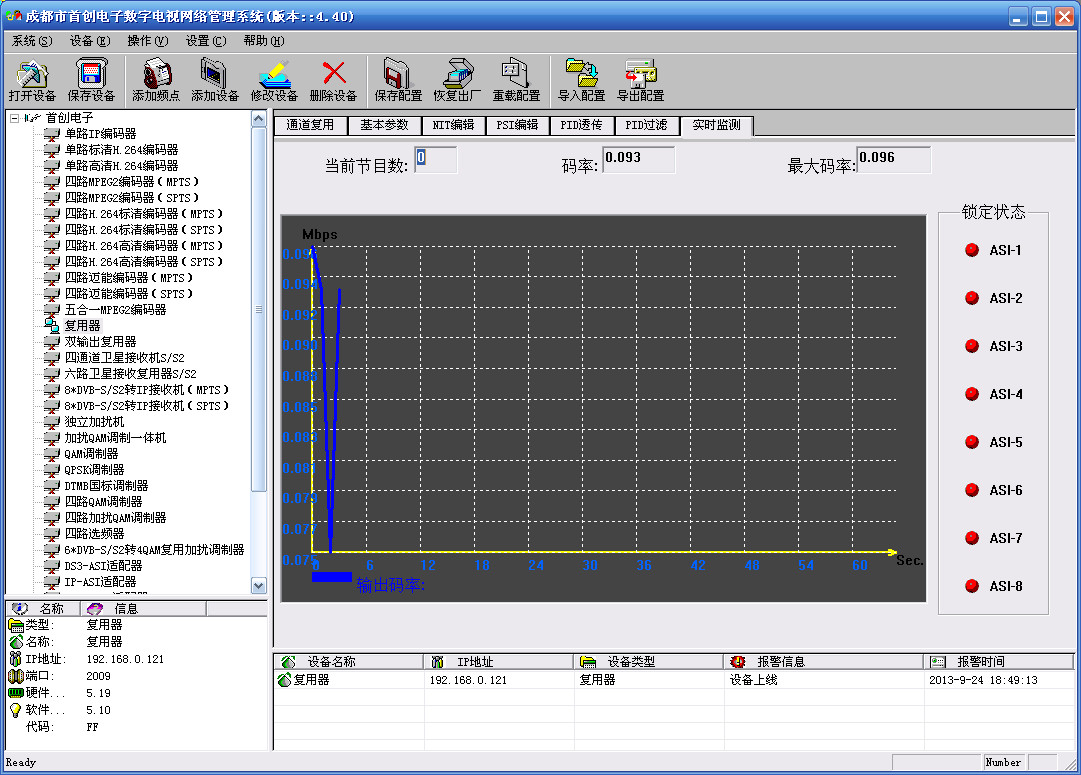

P7：实时监测
