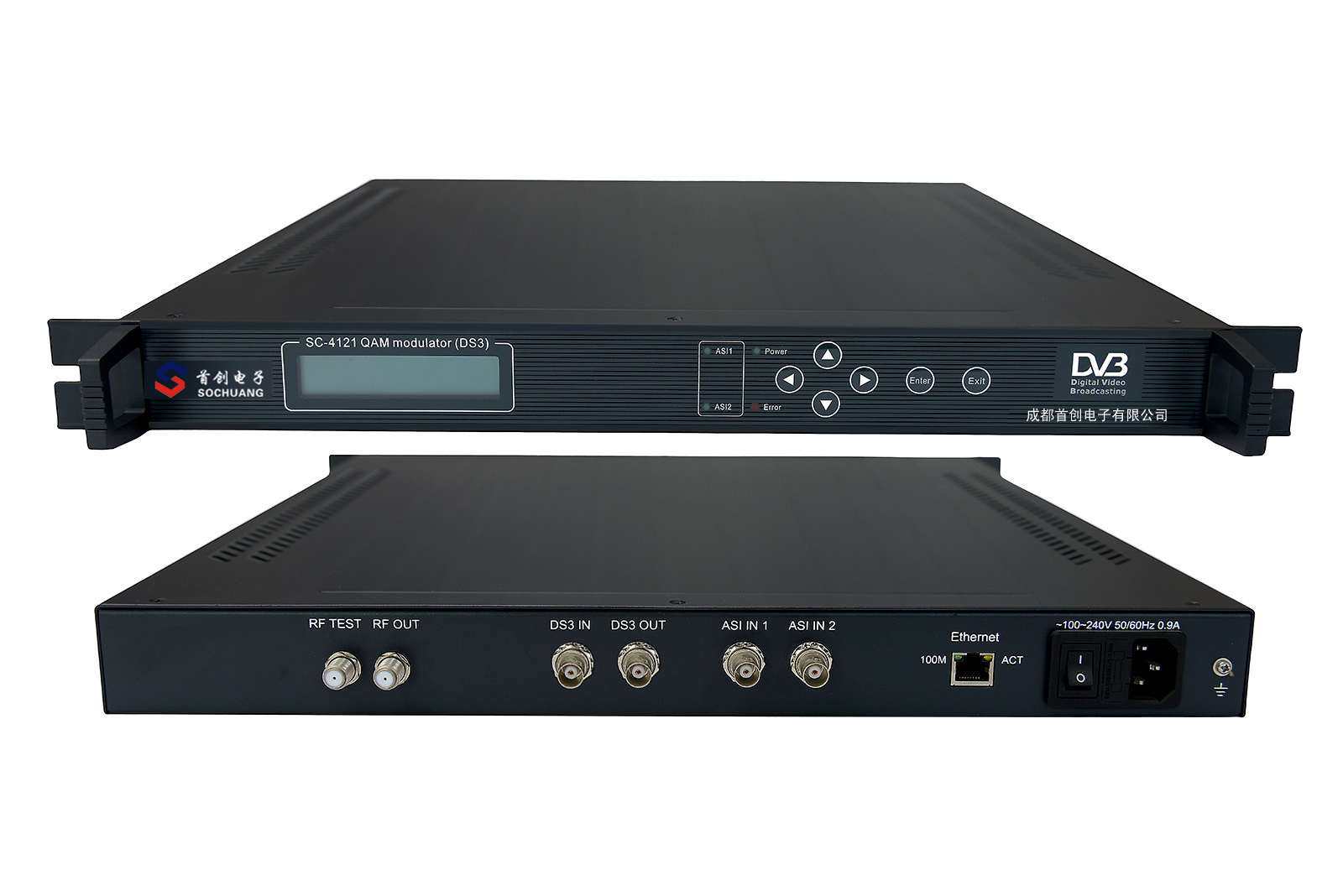

首创SC-4121 DS3 QAM调制器





产品规格书下载



用户使用说明书下载

DS3 QAM调制器



概述

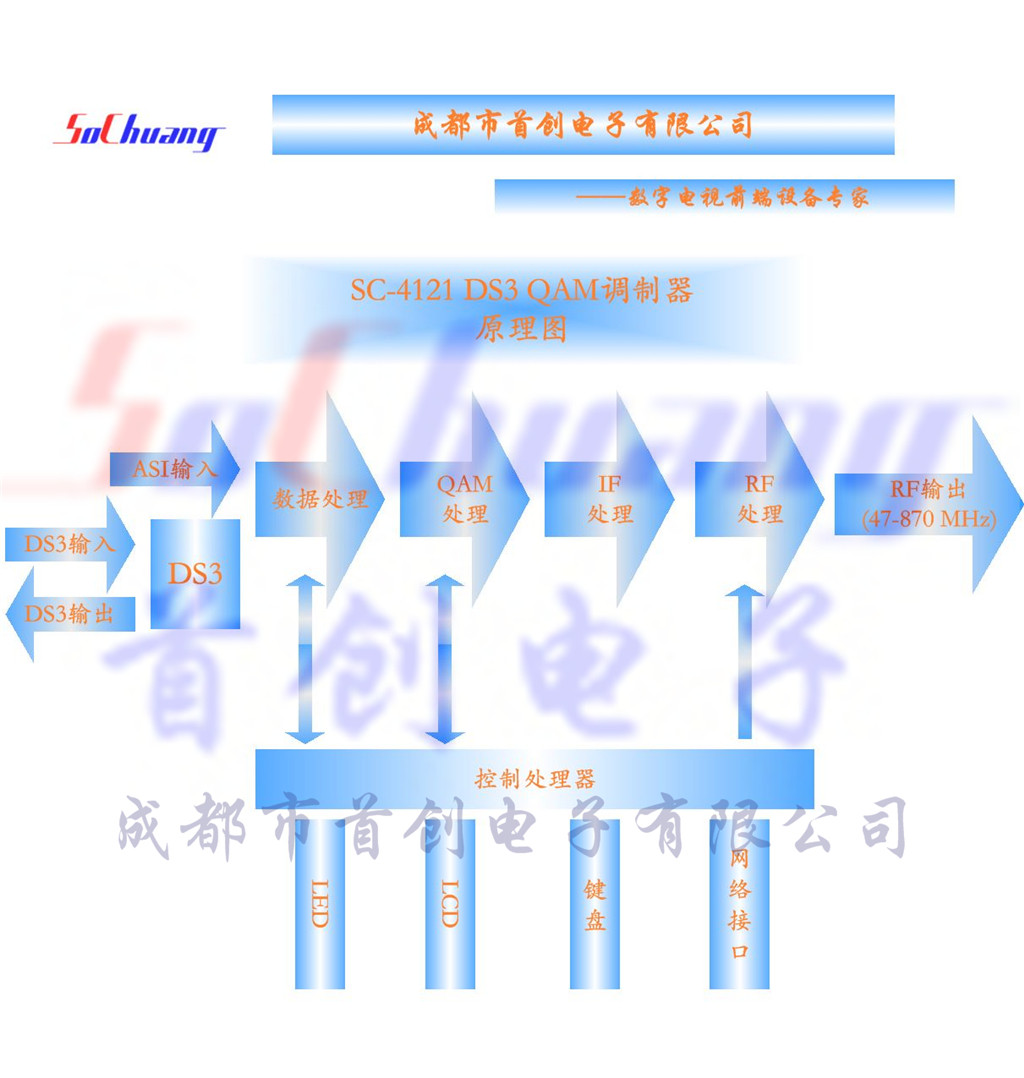

SC-4121 QAM调制器,是有线数字电视前端的主要设备之一,接收来自编码器、复用器、DVB网关、加扰器、视频服务器等设备的DVB传输码流,进行RS编码,卷积交织和QAM调制等信道处理,射频输出。采用新一代集成电路BCM3034,低功耗,高指标。



特点


  • DVB标准的信道编码;
  • 支持全部范围的可变符号率和QAM星级;
  • 8M 超大缓存,抗突发码流;
  • 数据填充功能;
  • 支持IP数据注入;
  • 可配置PID过滤、重映射,PSISI信息同步更新;
  • 支持NIT表插入;
  • 实时码流监测;
  •  PCR校正;
  • 可固定或捷变频输出;
  •  提供ASIDS3(可选)输入接口;
  • 提供RF输出监测口(-20dB);
  • 可本地和远程控制;
  • 中英文液晶显示,操作方便灵活;
  •  高可靠性设计,运行稳定



技术指标


调制方式

1632641282561024QAM

符号率

1~7Mbaud/s

纠错编码

RS编码188/204

输入数据速率

1.5~51Mbps

通道数据速率

20~56Mbps

MER

32dB

BER

0

输入接口

ASI/DS3

DVB标准

输出

RF频率

47~870MHz (可捷变或固定输出)

输出电平

115dBmV

输出电平可调范围

0-20 dB0.5 dB步进)

阻抗

75Ω

输出反射损耗

12 dB

常规特性

尺寸

44mm´482mm´410mm

环境

0 ~ 45(工作);-20 ~ 80(储存)

电源

100VAC-240VAC50Hz25W




网管截图




P1:调制设置


P2:NIT设置


P3:PID透传设置


P4:PID过滤设置


P5:PSI编辑设置


P6:实时监测
